喷淋管

发布时间:2019-05-28

设计依据标准：

设计内容：

1.吸收塔喷淋系统位置布置

2.喷淋管管道布置、设计

3.喷淋管管道应力计算

4.喷淋管管道阻力计算

5.喷淋管管道支撑设计

6.喷淋管支撑梁设计

主要组成：

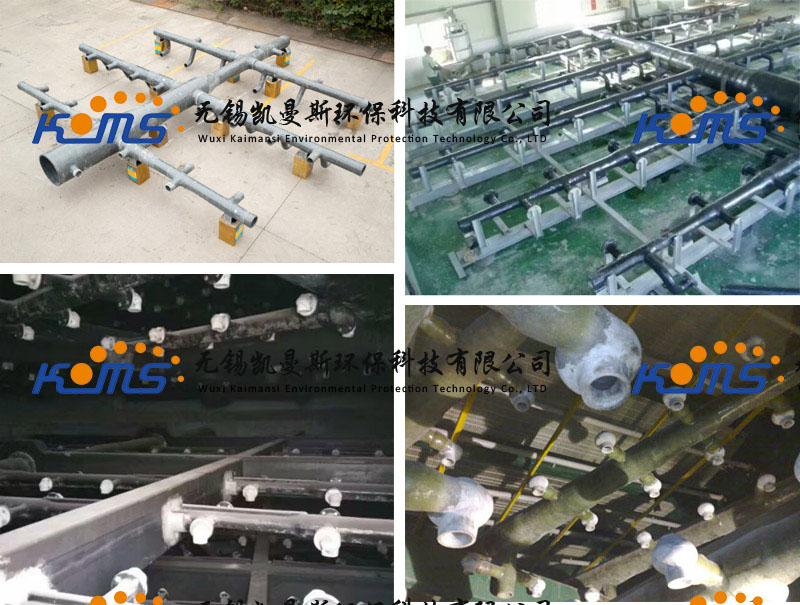

主要由主管、支管、喷嘴、支撑件、连接件等组成。其中主管可以采用FRP制造，也可以采用碳钢双面衬胶，与支管采用法兰连接，塔内不需要支撑梁。

管壁结构：

内（外）表面耐磨层——因存在物料冲刷，该层采用“E”型玻璃表面毡、树脂、短切玻璃纤维原丝毡、固化剂、促进剂,并按照一定比例添加耐磨剂。结构层——该层为结构层，由玻璃纤维布、树脂、固化剂、促进剂等组成，玻璃纤维布呈螺旋状地缠绕在卷筒上。

连接方式：

1、缠绕连接：管道内径超过600mm采取内外缠绕，缠绕部分外表面结构与管道外表面一致。我方承诺对接缠绕部分的性能与管道整体性能一样。

2、法兰连接：法兰连接可以对设备进行方便的安装和连接，所有的法兰都是为指定的运行压力所设计的，均用连续的玻璃纤维加固材料制作。

主要特性：

1、配方合理，具有重量轻，耐腐蚀性强，强度高，耐磨性好等特点。

2、三通管整体一次成型，连接可靠。

3、强化内（外）表面防腐耐磨设计，增加耐磨材料，提高了防腐耐磨性能。

4、耐震动与介质冲击，不易断裂。

5、管道内壁光洁度好，降低管内流动阻力。

6、重量轻，安装、维修简便。

7、采用碳钢双面衬胶主管，与支管采用法兰连接，塔内不需要支撑梁，便于喷嘴布置，避免出现冲刷支撑梁的故障。
性能参数表：
